Teststand zur Qualifizierung von FAC Linsen im blauen Spektralbereich

Einleitung: Die FISBA AG fertigt FAC Linsen für den infraroten und blauen Spektralbereich. FAC Linsen werden für das optische Pumpen von Festkörperlasern eingesetzt. Im Rahmen der Bachelorarbeit wurde das bestehende Messsystem zur Bewertung von «infrarot FACs» für den blauen Spektralbereich erweitert.
Üblicherweise werden Laserbarren verwendet, um hohe Pumpleistungen zu ermöglichen. Da im blauen Spektralbereich keine Laserbarren erhältlich sind, wurde ein faseroptischer Multiemitter mit der Abstrahlcharakteristik von realen Laserbarren entwickelt. Dieser ermöglicht eine Auswertung der Kennzahlen ‘Restdivergenz’ und ‘Nebenmaxima’ analog zum bestehenden Infrarot-Messsystem.

Vorgehen / Technologien: Das Messystem, bestehend aus einer fasergekoppelten Laserdiode, Fasersplittern und Strahlformungsoptiken kann mit geringem Aufwand in den bestehenden Messplatz integriert werden. Das Strahlformungssystem wurde mit GRIN Kollimatoren und einer FAC realisiert. Die Glasfassung für die Strahlformungsoptiken wurde mit der SLE Technologie gefertigt.
Fazit: Die Kennzahl ‘Restdivergenz’ kann mit sehr geringer Messunsicherheit gemessen werden. Für die ‘Nebenmaxima’ ist die Messunsicherheit wesentlich höher. Das neu entwickelte Messsystem kann in der Produktion für die Bewertung von FAC Linsen im blauen Spektralbereich eingesetzt werden. Die Automatisierung des Messvorgangs könnte die Messstabilität erhöhen und den Operatoreinfluss auf das Messresultat minimieren.

Studiengang
Systemtechnik
Art der Arbeit
Bachelorarbeit
Verfasser/in
Emanuel Keller
Referent/in
Prof. Dr. Markus Michler
Experte
Prof. Dr. Stefan Rinner
Jahr
2021
Emanuel Keller
Arbeit als PDF

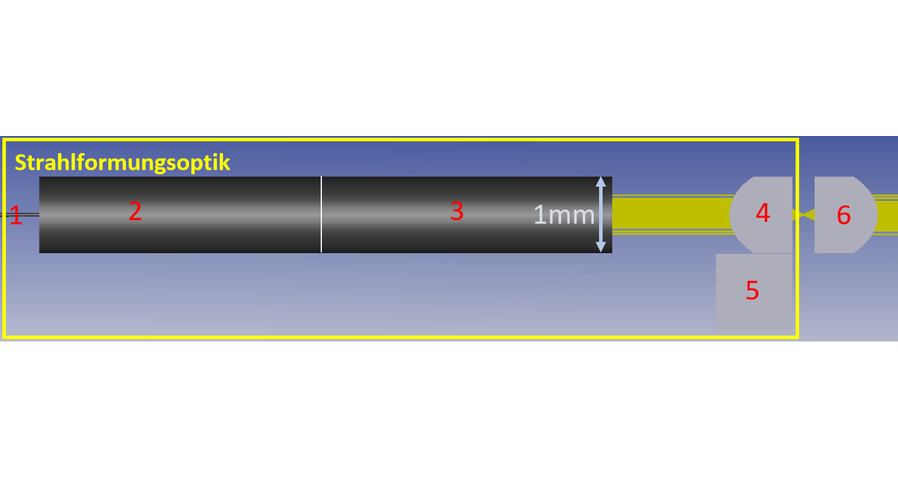

Konzept: 1: Glasfaser, 2: Ferrule, 3: GRIN Kollimator, 4: FAC Fokussierlinse, 5: Glasträger, 6: zu messende FAC Linse

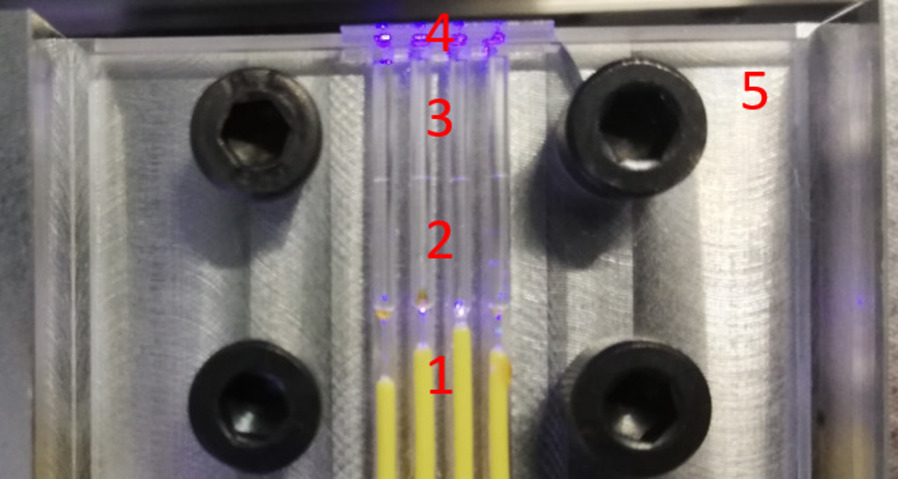

Strahlformung: 1: Glasfaser, 2: Ferrule, 3: GRIN Kollimator, 4: Fokussier FAC, 5: SLE- Fassung, 6: Aluminiumgehäuse

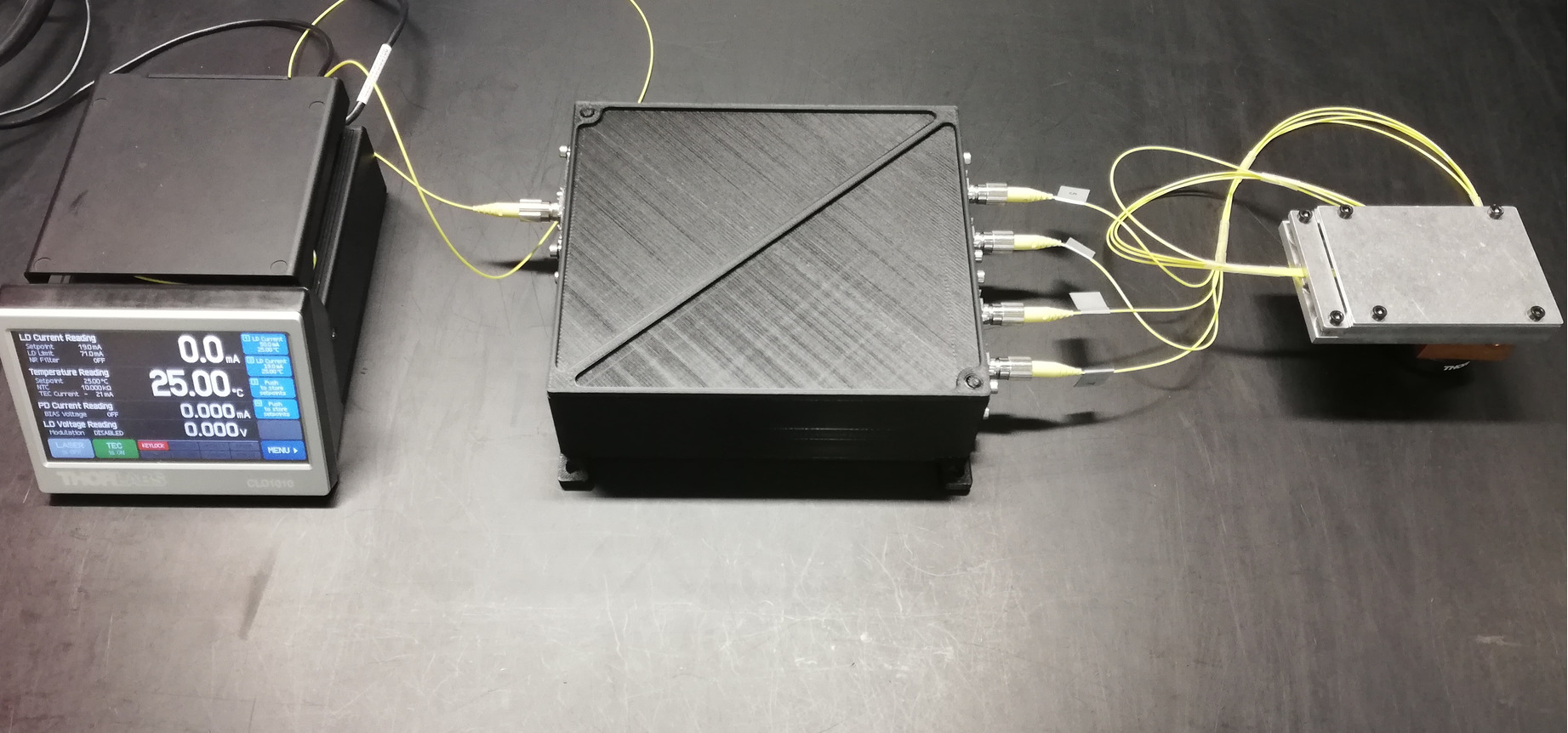

Koplettes System mit Lasertreiber links, Faseroptik mitte und Strahlformung rechts
