Modellierung der dynamischen Anregung einer Aussenzahnradpumpe mittels elastischer Mehrkörpersimulation
Die Körperschallanregung von Nebenaggregaten spielt eine bedeutende Rolle bei Grosstraktoren. Ziel der Arbeit war es ein valides Mehrkörpermodell einer Aussenzahnradpumpe aufzubauen und dieses in ein Gesamtfahrzeugmodell eines Schleppers zu integrieren.
Nebenaggregate wie externe Zahnradpumpen sind Standardkomponenten in großen Traktoren. Diese Pumpen tragen erheblich zum Innenraumgeräusch der Kabine bei und werden typischerweise als „Standardkomponenten“ von externen Zulieferern geliefert. Eine genaue Abbildung der Anregungsmechanismen der Pumpen sowie der Strukturdynamik der zugehörigen Komponenten ist daher entscheidend für eine realistische Integration in eine virtuelle Gesamtfahrzeugsimulation.
Diese Integration ermöglicht es, die Traktorstruktur so zu gestalten, dass die durch hydraulische Anregung in die Kabine übertragenen dynamischen Kräfte minimiert werden.

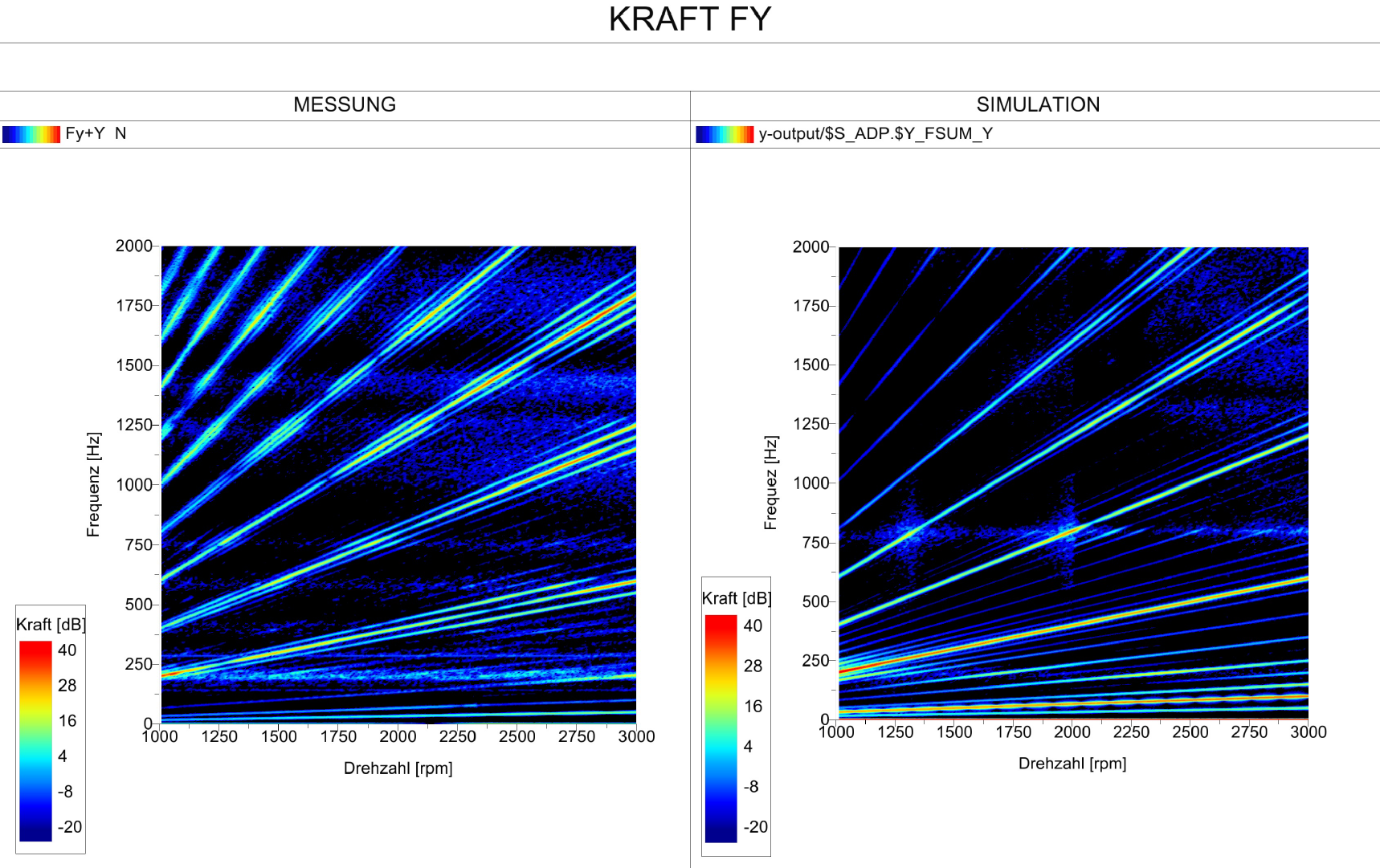

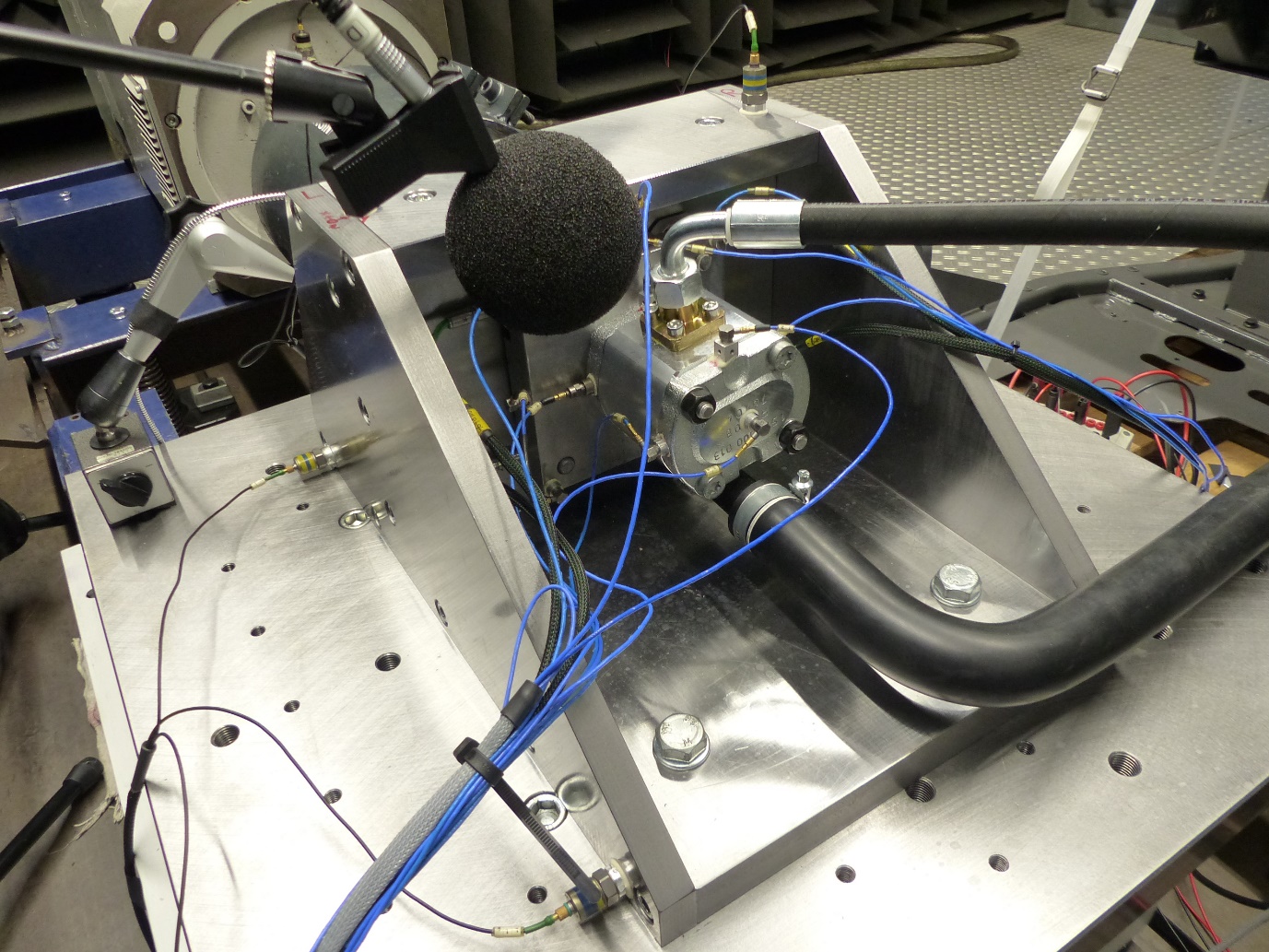

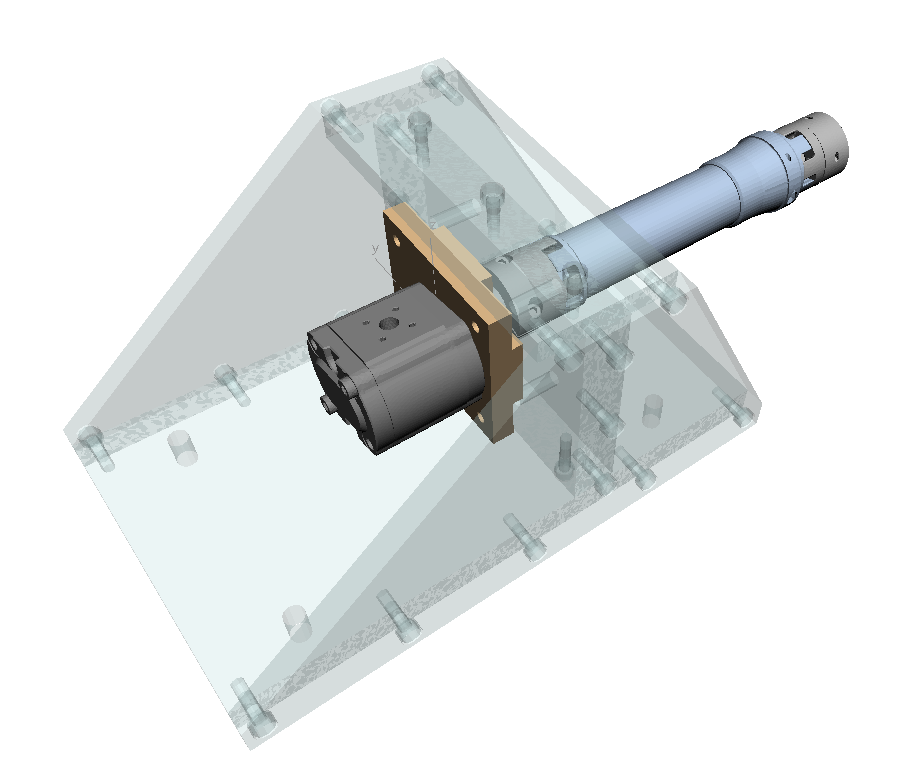

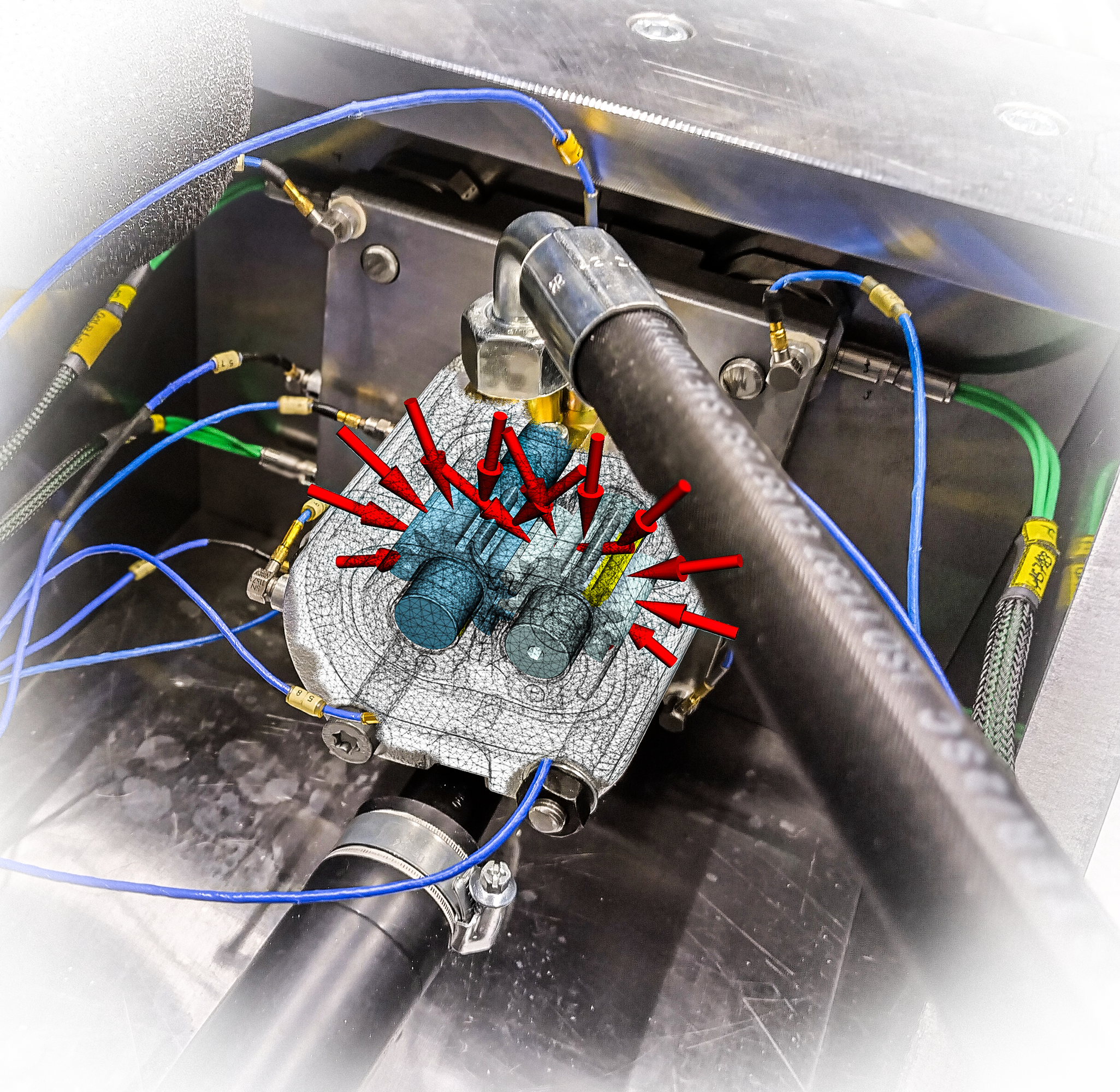

In dieser Arbeit wird die Modellierung einer Aussenzahnradpumpe mithilfe der flexiblen Mehrkörpersimulation vorgestellt. Die entwickelten Modelle werden anhand gemessener Schnittkräfte unter Verwendung eines Blocked-Force-Ansatzes validiert. Abschließend werden die Pumpen in ein Simulationsmodell eines vollständigen Fahrzeugs integriert, und potenzielle Strategien zur Entkopplung pumpeninduzierter Anregungen werden aufgezeigt.
