SPF Testing – Mechanische Belastung
PV-Module und thermische Kollektoren werden bei der Zertifizierung auf Ihre mechanische Belastbarkeit (Wind und Schnee) geprüft. Für die Prüfung werden dazu meistens standardisierte Montagesysteme und Klemmungen verwendet.

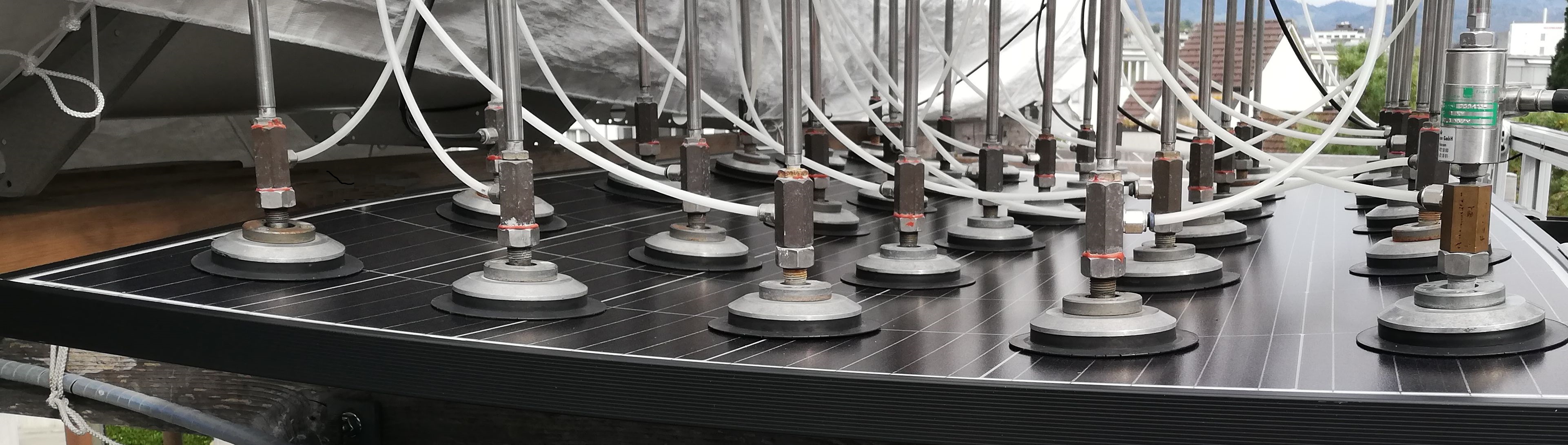

Mit unserer Anlage für die Prüfung der mechanischen Belastung, können PV-Module und thermische Kollektoren zusammen mit dem vorgesehenen Montagematerial geprüft werden. Anwendungen sind zum Beispiel:
- Montagesysteme weiterentwickeln und verbessern
- Entwicklung alpiner Montagesysteme
- Bereits entstandene Schäden besser verstehen
- Publizierte Werte verifizieren, um Schäden zu vermeiden
Je nach Bedarf können Langzeittests, hohe Lasten, zyklische Tests, inhomogene Lasten und vieles mehr getestet werden.
Tests von vertikalen PV-Anlagen

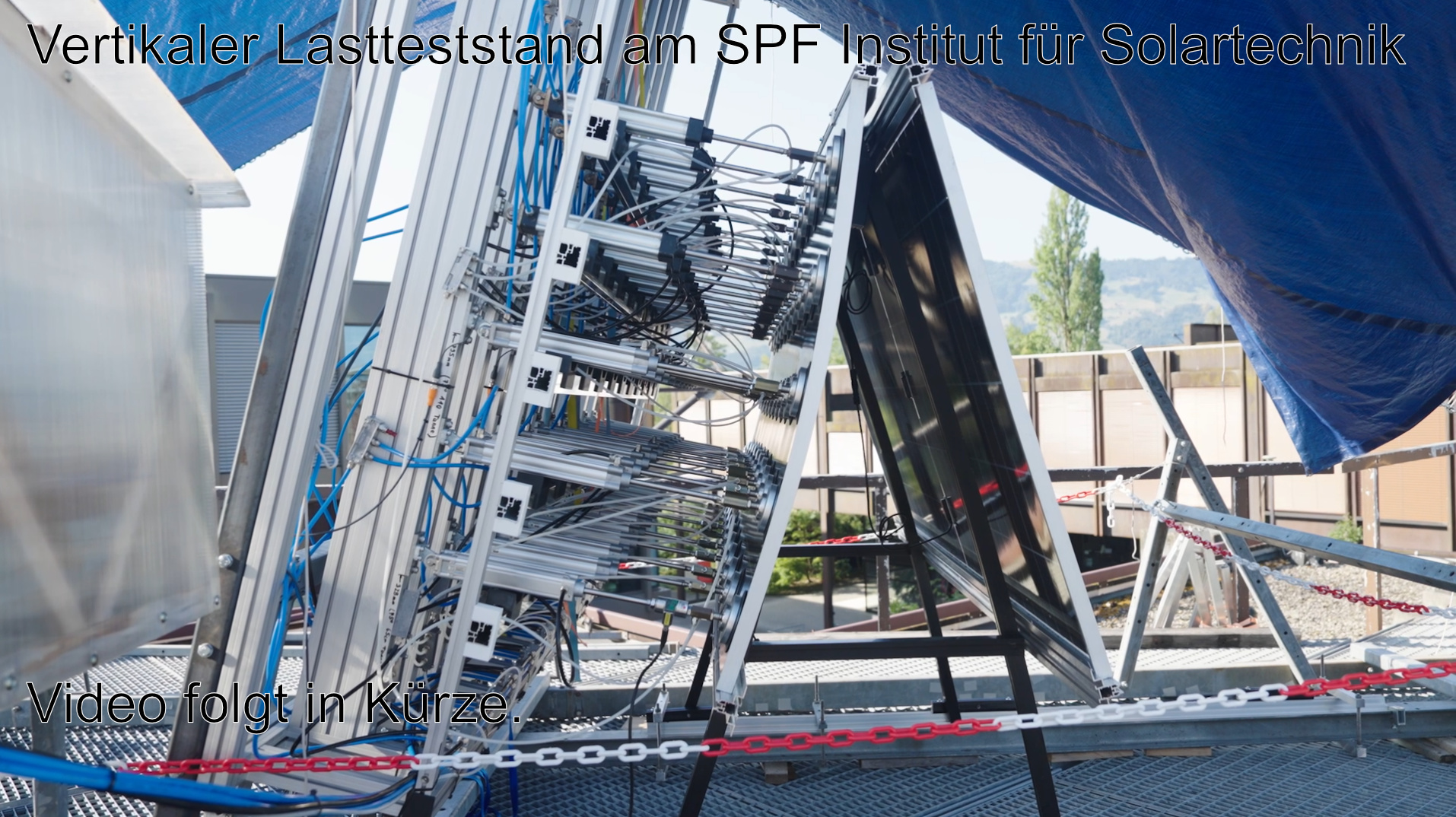

Mit der neuen Testanlage können vertikale PV-Systeme, steil aufgeständerte Anlagen oder Fassadenlösungen auf ihre mechanische Festigkeit geprüft werden.
Mit bis zu 50 Zylindern lassen sich Druck- und Sogbelastungen von bis zu 8'800 Pa auf einer Fläche von drei Quadratmetern simulieren – das entspricht gemäss SIA-Norm den Wind- und Schneelasten an exponierten Tälern und Kreten bis 2’000 m ü. M.
Das Video zeigt die Anlage im Einsatz: Für unser Innosuisse-Projekt «Sandwich-PV» haben wir gemeinsam mit Reg.las AG und SiSo Systems eine neue Unterkonstruktionslösung für alpine Standorte entwickelt und getestet – bis 8'000 Pa Maximallast, dazu verschieden zyklische Lebensdauertests.
In Kombination mit Alterungstests und der Modulcharakterisierung in unserem PV-Labor (pv-lab.ch) untersuchen wir nicht nur Modul oder Unterkonstruktion allein, sondern das Zusammenspiel von Modul und Unterkonstruktion als Gesamtsystem.
