SPF Testing – Mobiles PV-Labor

Bei Leistungsminderung oder zur Qualitätskontrolle, mit dem mobilen PV-Labor können Photovoltaikmodule direkt vor Ort umfassend getestet werden. Wir freuen uns, Ihnen einige unserer aktuellen Angebote vorzustellen.

Ortsunabhängige und genaue Leistungsanalysen von Solarmodulen mit mobilem PV-Labor durchführen

Mit Hilfe von Kennlinien-, Elektrolumineszenz-, Infrarot-und HighPot-Messungen werden verdeckte Mängel sichtbar gemacht – zuverlässig, schnell und präzise. So können Schwachpunkte und Risiken aufgedeckt werden, bevor Module ausfallen oder die Sicherheit gefährdet wird.

SPF Mobiles PV-Labor Flyer (PDF)

SPF Testing Mobiles PV-Labor Strom-Spannungs-Kennlinie

I/U Kennlinienmessung

Mittels Messung der Strom-Spannungs-Kennlinie wird die Leistung der Module bei Standard-Test-Bedingungen, sowie bei unterschiedlichen Einstrahlungsstärken bestimmt. Ausserdem werden Unregelmässigkeiten in der Kennlinie erkannt.

Full-Spectrum-Long-Pulse LED Flasher
Spektrum: Klasse A+ nach IEC 60904 Ed2
Beleuchtungsinstabilität: < +/- 0.25 % Klasse A+ nach IEC 60904 Ed2
Örtliche Inhomogenität: < +/- 2 % Klasse A nach IEC 60904 Ed2
Leistungsmessung: besser +/- 3 % möglich
Einstrahlung: 200 – 1200 W/m²

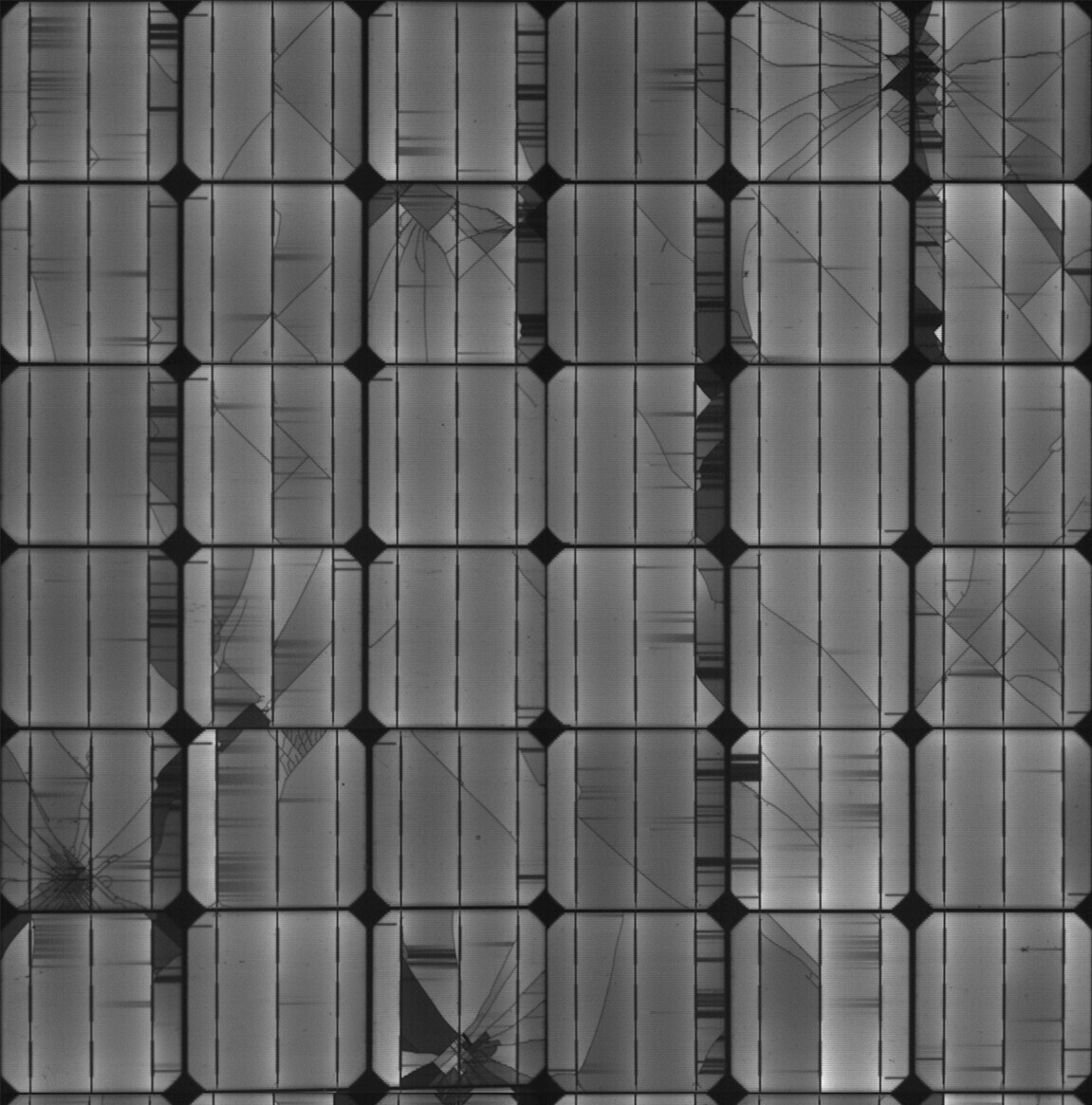

Elektrolumineszenz-Prüfung

Hochauflösende Elektrolumineszenz-Aufnahmen machen inaktive Bereiche und Mikrorisse auf den Zellen für das menschliche Auge sichtbar.

2 MBJ NIR-CCD Kameras, gekühlt
ca. 300 μm/Pixel (entspricht ca. 20 MPixel pro Modul)

Infrarotmessung

Die integrierte Wärmebildkamera ermöglicht die Erkennung von Diodenfehlern und Hotspots über die Betrachtung des Livebildes.

Optrisbasierte MBJ IR Kamera
160 x 120 Pixel
Livebilddarstellung auf 24“ Monitor

HighPot-Test

Mit Hilfe von Hochspannungsprüfungen können Isolations- und Erdungsfehler erkannt werden, die leicht zu einem Sicherheitsrisiko werden können.

Verbindungs-und Diodentest
Prüfung der Durchgängigkeit der Erdung nach IEC 61730-2 / MST 13
Prüfstrom bis 30 A, Widerstandsmessung zwischen allen vier Rahmenteilen
Isolationsprüfung nach IEC 61730-2 / MST 16
Prüfspannung bis 6 kV, Prüfung auf Ströme < 50 μA
Prüfung des Isolationswiderstandes unter Benässung nach IEC 61730-2 / MST 17 (optional)
